主要技術參數
1 外形尺寸：1800×700×3000mm
2 設備重量：約200Kg 3 環境等級：百級 4 手套數量：4只
5 工作溫度要求：10℃至 40℃
6 工作濕度要求：40% 至 85%
7 控制系統：西門子PLC
8 人機界面：西門子SMART700
9 續航電源UPS 山特C3K 3KVA
10 伺服電機數量：2臺（安川伺服驅動器）
11 功率： 1.18KW
|
產品應用

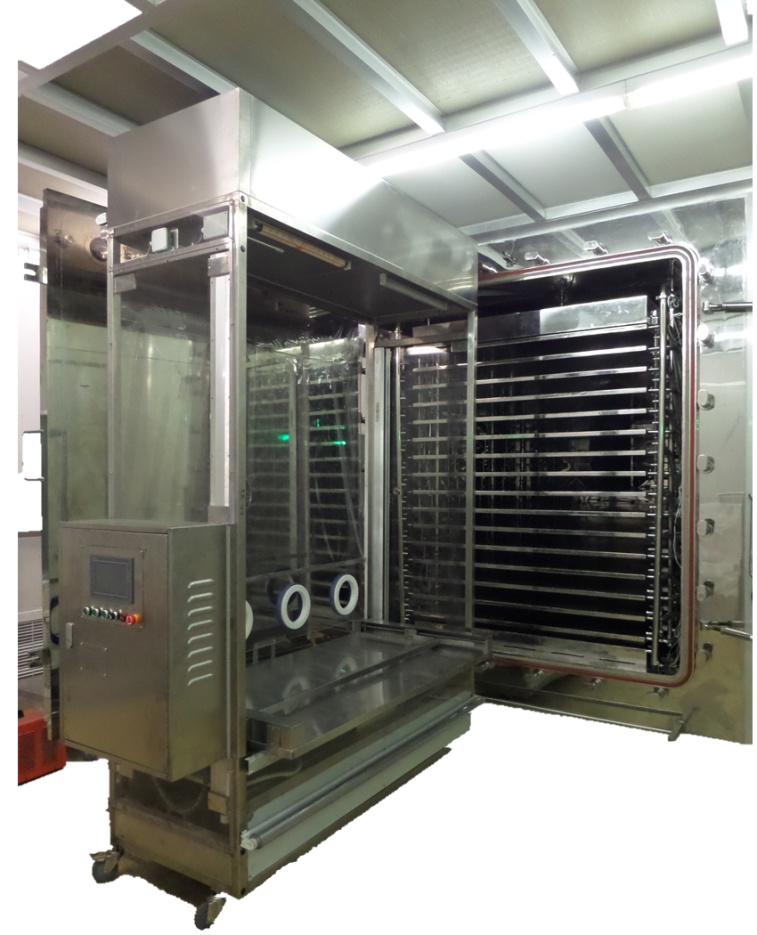

凍干機隔離屏障用于凍干機的進盤、加料和出料操作將操作人員隔離開，以確保凍干機的上述操作在密閉的百級環境下進行，操作過程完全符合2010版GMP要求。
結構特點
1、箱體全部采用304不銹鋼拉絲板制作，外觀整潔美觀。
2、隔離屏障系統帶升降功能，升降平臺的升降機構由兩組線性模組和兩組導向桿組成，升降平臺可升降范5000mm-2000mm，滿足凍干盤進凍干機的要求。
3、工作平臺上設有一套推盤機構，推盤機構由安川伺服電機控制。
4、隔離屏障可移動，凍干機大門打開以后，將隔離屏障移動到凍干機前，跟凍干機對接。 6、高效過濾器選用優質玻纖濾料，效率H14，低能耗，層流罩由單獨的變頻器控制，變頻器采用西門子變頻器。
11、隔離屏障四周采用10mm有機玻璃隔離，跟轉運層流車對接面有機玻璃設計成可同升降平臺一起升， 中間玻璃開設手套孔。
12、系統設有風機故障報警功能，當風機出現故障時，變頻器會轉出信號到PLC，由PLC發出指令給蜂鳴器，發出報警。
14、隔離屏障配備獨立的電氣系統，UPS續航時間可達3小時，電氣系統放系統底部，觸摸屏放在層流轉運車對接面右側，預留檢修位置。
15、對客戶不同型號凍干機配套改造。
